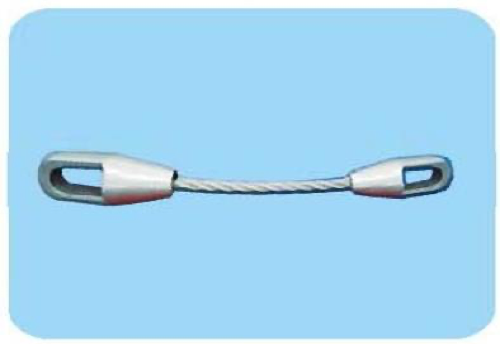

Close-type cast wire rope rigging

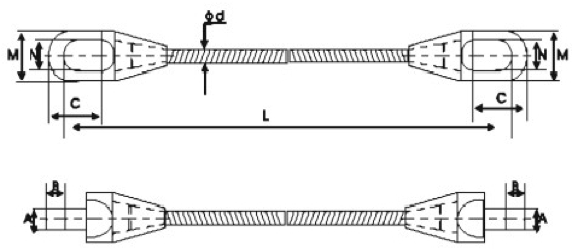

Joint model Nominal
diameter(mm)		 A (mm) B(mm) C(mm) M(mm) N(mm)
1/4 6-7 14 14 57 40 22
5/16-3/8 8-10 18 16 67 43 25
7/18-1/2 11-13 22 18 75 54 30
9/16-5/8 14-16 25 21 84 67 36
3/4 18 32 27 103 76 42
7/8 20-22 38 32 121 92 48
1 24-26 45 35 137 105 58
11/8 28 50 38 452 114 65
11/4-13/8 32-36 55 41 168 135 71
11/2 38 65 50 202 135 81
15/8 40 70 54 219 146 83
13/4-17/8 44-48 75 56 248 171 95
21/8 52-54 83 62 279 194 111
21/4-23/8 56-60 92 67 308 216 127
21/2-25/8 64-66 102 79 349 241 140
23/4-27/8 70-74 124 79 365 273 159
31/8 76-80 133 83 381 292 171
31/4-33/8 82-86 146 102 413 311 184
31/2-35/8 88-92 159 102 432 330 179
33/4-4 95-102 178 108 464 362 216
41/4 110 200 123 535 404 244
47/8 120 240 150 595 475 275
/ 130 246 655 293
/ 140 267 706 314
/ 150 285 756 335
/ 160 304 805 358
/ 170 330 860 390
/ 180 350 915 414
/ 190 370 960 436
